Начнем строительство теплового насоса 15-17 кВт под заказ.

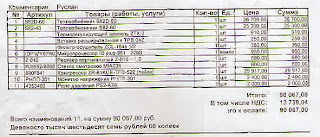

Итак закуплено:
Компрессор ZR61KCE
Теплообменник Onda S82-60 - 60 пластин конденсатор.
Теплообменник Onda S82D-60 - 60 пластин испаритель с дистрибьютерами.
ТРВ TX-2 вставка №4
Фильтр
Смотровое стекло
Монитор напряжений (иначе компрессор без гарантии)
Холодильный контроллер IdPlus961
Двойной прессостат
Ресивер
Общая сумма около 90 тыс. руб
Примерная компоновка.
Начинаем варить каркас.
Размечаем основание.
Сверлим отверстия под компрессор.
Расстояние для ZR61 ZR72 между отверстиями 190.5 мм.
Сразу предусмотрим крепление теплообменников.
В первом моем ТН как-то не обратил внимание, а после пайки уже больно не приваришь крепления.
После сварки и покраски выглядит примерно так.
Жду пока высохнет краска. :)
Итак краска высохла, через 3 дня - холодно уже потому так медленно.
Решил сразу утеплить испаритель полностью - потому что потеет и сопливится при работе. Конденсатор утеплил частично и то ради уменьшения вибрации в местах соприкосновения с каркасом.
Притянул теплообменники перфорированной металлической лентой к каркасу - иначе в предыдущем ТН теплообменники так и остались незакрепленными.
Конденсатор пришлось перевернуть чтобы выводные патрубки для воды были к задней стенке, иначе пришлось бы паять крест накрест и не красиво. Для конденсатора по идее разницы быть не должно где верх, где низ, а для испарителя с дистрибьютером важно не перепутать куда фреон подавать, верх дистрибьютером изготовители не рекомендуют ставить.
Установил компрессор на резиновые опоры (шли в комплекте с компрессором).
Пробовал опрокидывать и заваливать каркас набок все вроде держится и не шелохается.
13.02.2014г.
Монтируем вертикальные зонды в подвале. Подзадержались, но были важные дела.
Продолжение следует.
Итак закуплено:
Теплообменник Onda S82-60 - 60 пластин конденсатор.
Теплообменник Onda S82D-60 - 60 пластин испаритель с дистрибьютерами.
ТРВ TX-2 вставка №4
Фильтр
Смотровое стекло
Монитор напряжений (иначе компрессор без гарантии)
Холодильный контроллер IdPlus961
Двойной прессостат
Ресивер
Общая сумма около 90 тыс. руб
Примерная компоновка.
Начинаем варить каркас.
Размечаем основание.
Сверлим отверстия под компрессор.
Расстояние для ZR61 ZR72 между отверстиями 190.5 мм.
Сразу предусмотрим крепление теплообменников.
В первом моем ТН как-то не обратил внимание, а после пайки уже больно не приваришь крепления.
После сварки и покраски выглядит примерно так.
Жду пока высохнет краска. :)
Итак краска высохла, через 3 дня - холодно уже потому так медленно.
Решил сразу утеплить испаритель полностью - потому что потеет и сопливится при работе. Конденсатор утеплил частично и то ради уменьшения вибрации в местах соприкосновения с каркасом.
Притянул теплообменники перфорированной металлической лентой к каркасу - иначе в предыдущем ТН теплообменники так и остались незакрепленными.
Конденсатор пришлось перевернуть чтобы выводные патрубки для воды были к задней стенке, иначе пришлось бы паять крест накрест и не красиво. Для конденсатора по идее разницы быть не должно где верх, где низ, а для испарителя с дистрибьютером важно не перепутать куда фреон подавать, верх дистрибьютером изготовители не рекомендуют ставить.
Установил компрессор на резиновые опоры (шли в комплекте с компрессором).
Пробовал опрокидывать и заваливать каркас набок все вроде держится и не шелохается.
13.02.2014г.
Монтируем вертикальные зонды в подвале. Подзадержались, но были важные дела.
Продолжение следует.
Руслан спасибо за ответ за пост в экономии.
ОтветитьУдалитьПродолжая увлекаться тепловым насосом и геотермальным обогревом/охлаждением наткнулся на фирму 'uponor' больше всего у них понравилась идея энергетической корзины, как вы считаете имеет право на жизнь и на сколько она эффективна?
два момента:
1. Надо мало копать и не надо бурить по 150м.п
2. Весьма компактный вид и что вроде бы можно такую конструкцию сделать самому.
и прочие преимущества у них на сайте. цен не нашел :(
ссылка ниже убрать пробелы.
www . uponor . ru / ru-ru / решения / геотермальные-системы/энергетические-корзины.aspx
Сам такими не пользовался, но обсуждалось на форуме http://www.forumhouse.ru/threads/93500/page-39#post-6852506 к чему пришли не помню. Как говориться пока сам не попробуешь не узнаешь. Но как-то давно один человек доказывал что для геоконтура каждый 1 куб.м охваченной контуром земли дает 10 Вт. Т.е. если верить его утверждениям на 10 кВт мощности нужно 1000 куб м. охвата земли. Мой контур охватывает около 90*3*1,5=405 куб.м. грунта, если считать что каждая труба прихватывает 0.5м. грунта вокруг себя.
Удалитькак продвигается работа по сборке нового ТН ? Как то все тихо...
ОтветитьУдалитьОн собранный стоит в гараже. Заказчик на днях заберет. У заказчика не получилось со скважинами - вернее у него были другие важные дела. Агрегат спаян надо бы фотку сделать. Электрика не подключена, лучше по месту делать, чтобы при транспортировке ничего не пострадало.
УдалитьФото выложи, я сам на подобии собирать думаю! Вот и хочется посмотреть подробней что да как. Тесты проводили по производительности? Фото хочется посмотреть!
ОтветитьУдалитьСитуация такая. Фотки поищу в компьютере должны быть готового, если нет сфоткаю. Тепловой насос вчера отдал заказчику, в данный момент он занимается монтажом вертикальных скважин в подвале. На днях планирую присоединиться вот тогда и испытаем.
УдалитьВроде нашел пару фоток прошлогодних.
УдалитьВы настройкой будете заниматься? Просто сам процесс интересен что да как, так сказать в реале... фотки можете и на мыло скинуть mr.sheler@mail.ru если конечно не жалко
ОтветитьУдалитьБез настройки никак. Я постараюсь поучаствовать в проекте, самому интересно.
УдалитьСлежу за Вашим блогом, в особенности за данной темой. Очень понравилась компактность. По-больше бы деталей, и фоток с ТН в действии. Какая будет оболочка? Коробка холодильника/морозильника, наверное? Судя по расценкам на российский газ в Одесской области (Украина), и 5.000 евро на проведение?оборудование - надо срочно сооружать ТН вода-вода, благо грунтовые воды - 3м, кидать есть куда. Успехов!
ОтветитьУдалитьКорпуса не будет - потому как для выделенной котельни не актуально. Корпус и звукоизоляция нужны для частных домов, а этот ТН для бар-ресторана звук не проблема, а внешний вид не нужен. Открытый ТН обслуживать и наблюдать удобнее.
